La Trama de ethernet

La estructura de la trama de Ethernet agrega encabezados y tráilers a la PDU de Capa 3 para encapsular el mensaje que se envía.

Tanto el encabezado como el tráiler de Ethernet tienen varias secciones de información que el protocolo Ethernet utiliza. Cada sección de la trama se denomina campo. Hay dos estilos de tramas de Ethernet: el IEEE 802.3 (original) y el IEEE 802.3 revisado (Ethernet).

Las diferencias entre los estilos de tramas son mínimas. La diferencia más significativa entre el IEEE 802.3 (original) y el IEEE 802.3 revisado es el agregado de un delimitador de inicio de trama (SFD) y un pequeño cambio en el campo Tipo que incluye la Longitud.

Tamaño de la trama de Ethernet

El estándar Ethernet original definió el tamaño mínimo de trama en 64 bytes y el tamaño máximo de trama en 1518 bytes. Esto incluye todos los bytes del campo Dirección MAC de destino a través del campo Secuencia de verificación de trama (FCS). Los campos Preámbulo y Delimitador de inicio de trama no se incluyen en la descripción del tamaño de una trama. El estándar IEEE 802.3ac, publicado en 1998, amplió el tamaño de trama máximo permitido a 1522 bytes.

Si el tamaño de una trama transmitida es menor que el mínimo o mayor que el máximo, el dispositivo receptor descarta la trama. Es posible que las tramas descartadas se originen en colisiones u otras señales no deseadas y, por lo tanto, se

consideran no válidas.

Campos Preámbulo y Delimitador de inicio de trama

Los campos Preámbulo (7 bytes) y Delimitador de inicio de trama (SFD) (1 byte) se utilizan para la sincronización entre los dispositivos de envío y de recepción. Estos ocho primeros bytes de la trama se utilizan para captar la atención de los nodos receptores. Básicamente, los primeros bytes le indican al receptor que se prepare para recibir una trama nueva.

Campo Dirección MAC de destino

El campo Dirección MAC de destino (6 bytes) es el identificador del receptor deseado. Como recordará, la Capa 2 utiliza esta dirección para ayudar a los dispositivos a determinar si la trama viene dirigida a ellos. La dirección de la trama se compara con la dirección MAC del dispositivo. Si coinciden, el dispositivo acepta la trama.

Campo Dirección MAC de origen

El campo Dirección MAC de origen (6 bytes) identifica la NIC o interfaz que origina la trama. Los switches también  utilizan esta dirección para ampliar sus tablas de búsqueda.

Campo Longitud/Tipo

El campo Longitud/Tipo (2 bytes) define la longitud exacta del campo Datos de la trama. Esto se utiliza posteriormente como parte de la FCS para garantizar que el mensaje se reciba adecuadamente. En este campo debe ingresarse una longitud o un tipo. Sin embargo, sólo uno u otro podrá utilizarse en una determinada implementación. Si el objetivo del campo es designar un tipo, el campo Tipo describe qué protocolo se implementa.

Campos Datos y Relleno

Los campos Datos y Relleno (de 46 a 1500 bytes) contienen los datos encapsulados de una capa superior, que es una PDU de Capa 3 genérica o, con mayor frecuencia, un paquete Ipv4. Todas las tramas deben tener al menos 64 bytes de longitud. Si se encapsula un paquete pequeño, el Pad se utiliza para aumentar el tamaño de la trama hasta alcanzar este tamaño mínimo.

La dirección MAC de Ethernet

Inicialmente, la Ethernet se implementaba como parte de una topología de bus. Cada uno de los dispositivos de red se conectaba al mismo medio compartido. En redes con poco tráfico o pequeñas, ésta era una implementación aceptable.

El problema más importante que debía resolverse era cómo identificar cada uno de los dispositivos. La señal podía enviarse a todos los dispositivos, pero ¿cómo podía determinar cada uno de los dispositivos si era el receptor del mensaje? Se creó un identificador único, denominado dirección de Control de acceso al medio (MAC), para ayudar a determinar las direcciones de origen y destino dentro de una red Ethernet.

Estructura de la dirección MAC
El valor de la dirección MAC es el resultado directo de las normas implementadas por el IEEE para proveedores con el objetivo de garantizar direcciones únicas para cada dispositivo Ethernet. Las normas establecidas por el IEEE obligan a los proveedores de dispositivos Ethernet a registrarse en el IEEE. El IEEE le asigna a cada proveedor un código de 3 bytes, denominado Identificador único organizacional (OUI).

El IEEE obliga a los proveedores a respetar dos normas simples:
• Todas las direcciones MAC asignadas a una NIC u otro dispositivo Ethernet deben utilizar el OUI que se le asignó a dicho proveedor como los 3 primeros bytes.
• Se les debe asignar un valor exclusivo a todas las direcciones MAC con el mismo OUI (Identificador exclusivo de organización) (código del fabricante o número de serie) en los últimos 3 bytes.
 La dirección MAC se suele denominar dirección grabada (BIA) porque se encuentra grabada en la ROM (Memoria de sólo lectura) de la NIC. Esto significa que la dirección se codifica en el chip de la ROM de manera permanente (el software nopuede cambiarla).

Dispositivos de red
Cuando el dispositivo de origen reenvía el mensaje a una red Ethernet, se adjunta la información del encabezado dentro de la dirección MAC. El dispositivo de origen envía los datos a través de la red. Cada NIC de la red visualiza la información para determinar si la dirección MAC coincide con su dirección física. Si no hay coincidencia, el dispositivo descarta la trama. Cuando la trama llega al destino donde la MAC de la NIC coincide con la MAC de destino de la trama, la NIC pasa la trama hasta las capas OSI (Interconexión de sistema abierto), donde se lleva a cabo el proceso de
desencapsulación.

Numeración hexadecimal y direccionamiento

Numeración hexadecimal

El método hexadecimal (“Hex”) es una manera conveniente de representar valores binarios. Así como el sistema de numeración decimal es un sistema de base diez y el binario es un sistema de base dos, el sistema hexadecimal es un sistema de base dieciséis.

Comprensión de los bytes

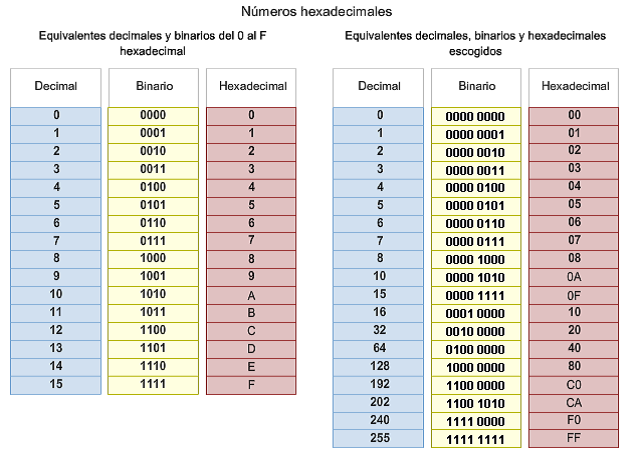

Dado que 8 bits (un byte) es una agrupación binaria común, los binarios 00000000 hasta 11111111 pueden representarse en valores hexadecimales como el intervalo 00 a FF. Los ceros iniciales se muestran siempre para completar la representación de 8 bits. Por ejemplo, el valor binario 0000 1010 se muestra en valor hexadecimal como 0A.

Representación de valores hexadecimales.

El valor hexadecimal se representa generalmente en texto mediante el valor precedido por 0x (por ejemplo, 0x73) o un 6 en subíndice. Con menor frecuencia, puede estar seguido de una H, como por ejemplo, 73H. Sin embargo, y debido a que el texto en subíndice no es reconocido en entornos de línea de comando o de programación, la representación técnica de un valor hexadecimal es precedida de “0x” (cero X). Por lo tanto, los ejemplos anteriores deberían mostrarse como 0x0A y 0x73, respectivamente.

Conversiones hexadecimales

Las conversiones numéricas entre valores decimales y hexadecimales son simples, pero no siempre es conveniente dividir o multiplicar por 16. Si es necesario realizar dichas conversiones, generalmente es más fácil convertir el valor decimal o hexadecimal a un valor binario y después convertir dicho valor binario a un valor decimal o hexadecimal, según corresponda.

Visualización de la MAC

Una herramienta útil para analizar la dirección MAC de nuestra computadora es ipconfig /all o ifconfig. En el gráfico, observe la dirección MAC de esta computadora. Si el usuario tiene acceso, es posible que desee intentar esto en su equipo.

Broadcast

Con broadcast, el paquete contiene una dirección IP de destino con todos unos (1) en la porción de host. Esta numeración en la dirección significa que todos los hosts de esa red local (dominio de broadcast) recibirán y procesarán el paquete. Una gran cantidad de protocolos de red utilizan broadcast, como el Protocolo de configuración dinámica de host (DHCP) y el Protocolo de resolución de direcciones (ARP). Más adelante en este capítulo se analizará cómo el ARP utiliza los broadcasts para asignar direcciones de Capa 2 a direcciones de Capa 3.

Multicast

Recuerde que las direcciones multicast le permiten a un dispositivo de origen enviar un paquete a un grupo de dispositivos. Una dirección IP de grupo multicast se asigna a los dispositivos que pertenecen a un grupo multicast. El intervalo de direcciones multicast es de 224.0.0.0 a 239.255.255.255. Debido a que las direcciones multicast representan un grupo de direcciones (a veces denominado un grupo de hosts), sólo pueden utilizarse como el destino de un paquete.

El origen siempre tendrá una dirección unicast.

Ejemplos de dónde se utilizarían las direcciones multicast serían el juego remoto, en el que varios jugadores se conectan de manera remota pero juegan el mismo juego, y el aprendizaje a distancia a través de videoconferencia, en el que varios estudiantes se conectan a la misma clase.
